邊肖告訴你高壓開關柜的中央機柜和環形網絡機詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

中央機柜和環形網絡機柜是兩種常見的高電壓開關柜機柜類型，但許多人不知道它們之間的具體區別。邊肖金泰恒將簡要介紹中央機柜和環網機柜的具體區別。

一.導言:

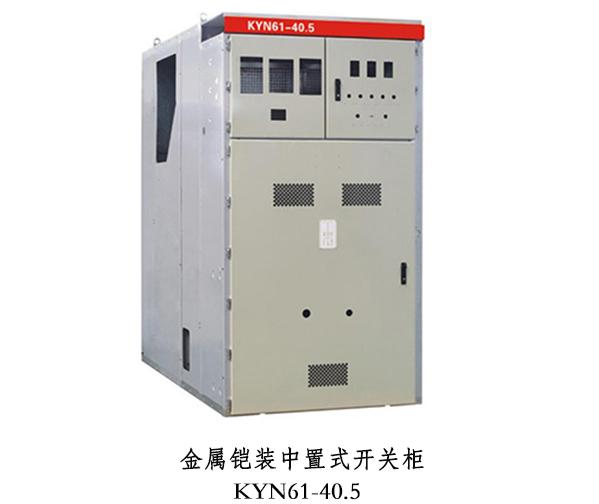

中央柜:ZS1柜起源于ABB，命名只是因為開關安裝在中間部分。KYN28系列開關柜。

中央機柜完全稱為鎧裝式可拆卸中央金屬封閉開關設備，具有三層結構。上層為母線和儀表室(相互隔離)，中間層為斷路器室，下層為電纜室。由于斷路器是在中間使用的，所以它被稱為鎧裝式可拆卸中央金屬封閉開關設備，簡稱中央柜。

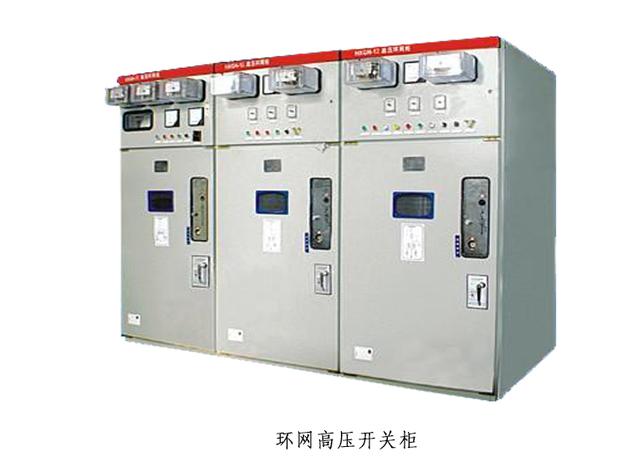

環形柜:也稱為HXGN。在環型配電網中，負載開關和熔斷器組合因其結構簡單而被廣泛使用。以后，只要你看到這種交換機批量環網柜。

環網柜是一組安裝在鋼板金屬柜內或組裝成間隔環網供電裝置的高壓開關柜。電氣設備屬于高壓開關柜柜。其核心部分采用負載開關和保險絲。它具有結構簡單、體積小、價格低、提高供電參數和性能以及供電安全性的優點。在中壓系統中，它通常被稱為負載開關柜。

第二，具體區別:

1.柜體差異:中間柜為手車式(可拆卸)開關柜如KYN28-12高壓開關柜外殼，環網柜固定開關柜柜體。

2.使用不同的開關設備:負載開關通常用于環形網絡機柜，斷路器通常用于中間機柜。

3.不同用途:中央柜通常為KYN28柜，手車式高壓開關柜，一般用于保護后端變壓器或其他高壓負載。環網柜主要用于高壓配電，將一個或兩個高壓電源分成多個高壓電源插座；中央柜主要用于高壓負荷保護。環網柜有空氣絕緣和全封閉充氣柜兩種形式。空氣絕緣是由普通SF6負載開關通過銅排連接的一套系統。全封閉充氣柜除了電源進線和出線外，還有特殊的連接裝置。機柜和機柜連接在一個充滿SF6氣體的完整氣室中。

4.中央機柜和環形網絡機柜的原理和用途不同:

中間的機柜是高壓真空開關柜的機柜。過去開關柜被分為固定開關柜和手車開關柜；固定開關柜開關(油斷路器或真空斷路器)不能移動，隔離開關安裝在機柜中。手推車類型開關柜開關安裝在手推車上。小車的活動觸點與機柜中的靜態觸點相接觸，隔離開關由小車的運動代替。后來，一種可抽出的真空開關被發明出來，它可以被抽出來(像一個低壓框架開關)。這種類型的開關位于開關柜的中間，稱為中心開關。

環形網絡機柜是隔離開關柜的升級產品。通常，接觸器的負載開關用于切斷工作電流。用保險絲切斷短路電流。開關柜可安裝各種保護裝置并設計各種保護:過流、速斷、接地、均勻差動、負序、反向電源、重合閘等。隔離開關柜的保護只是保險絲。

環網柜的出現時間不長，但已經被廣泛使用，這主要是由于工業企事業單位新開發的建筑。中央柜主要用于發電廠、中小型發電機的輸電，電力系統二次變電所的受電和輸電，工礦企事業單位的配電，大型高壓電機的啟動。我們可以根據它的用途和其他特點選擇兩者中的哪一個來滿足我們的工作和生活需要。

更多選型規格報價定制等問題可及時聯系廠家，以上就是邊肖告訴你高壓開關柜的中央機柜和環形網絡機全部內容。
