開關柜分為高壓和低壓。高壓包括環網柜、中間柜、GG1A等。還有許多種環形櫥柜。環網柜的所謂“環網柜”是指每個配電支路都配有一組開關柜(出線開關柜)，這一組開關柜的總線也是環網干線的一部分。也就是說，環形干線由連接在一起的每個出線柜的母線組成。每個出線柜稱為“環網柜”。事實上，當單獨拿出一個環網柜時，不可能明白“環網”的含義。這些環柜都不大，因此環柜的高壓開關一般采用結構簡單的帶高壓熔斷器的高壓負荷開關，而不是結構復雜的斷路器。換句話說，環形網絡機柜中的高壓開關通常是負載開關。環網柜使用負載開關操作正常電流，保險絲切斷短路電流。兩者的結合取代了斷路器。當然，這只能限于一定的容量。此開關柜也可用于非環網結構的配電系統，因此隨著此開關柜的廣泛應用，“環網柜”已跳出環網配電的范疇，指以負載開關為主開關開關柜的高壓。

-1環柜

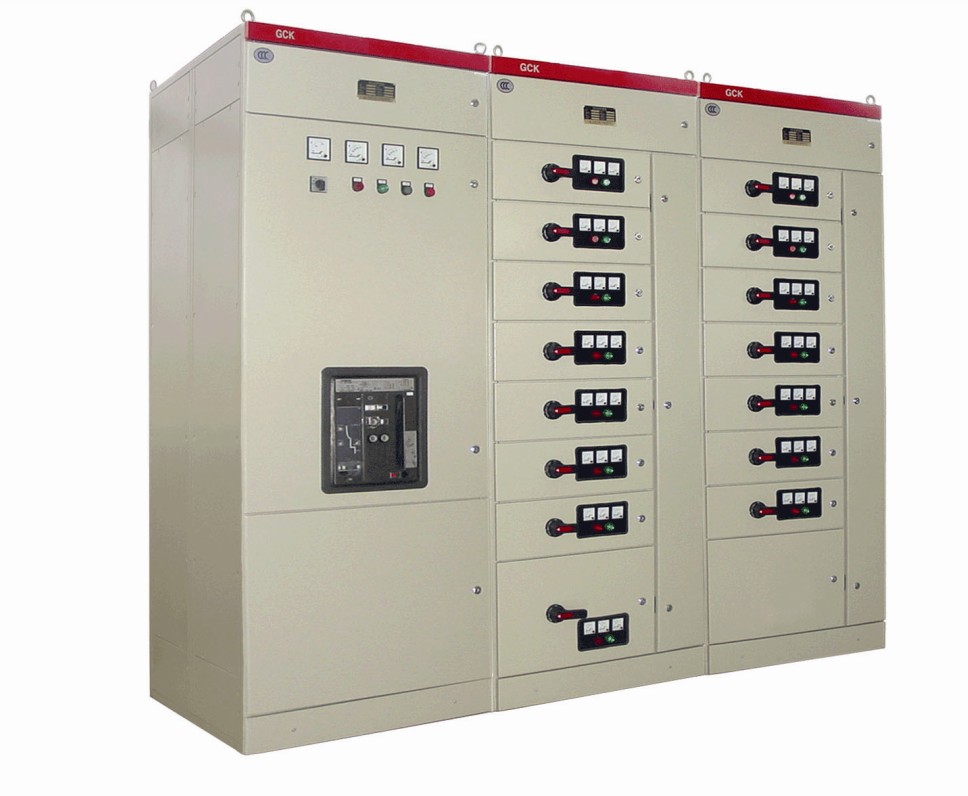

高電壓開關柜

首先，指不同

1.環網柜:是一組裝有氣體輸配設備(高壓開關設備)的電氣設備，安裝在金屬或非金屬的絕緣柜內，或制成組裝好的間隔開的環網供電裝置。

2.高電壓開關柜:用于發電、輸電、配電、電力轉換和電力系統消耗的設備，起到開/關、控制或保護的作用。

第二，特征不同

1.環網柜:核心部分采用負載開關和熔斷器，具有結構簡單、體積小、價格低、提高供電參數和性能、供電安全等優點。

2.高壓開關柜:具有架空接入線路、電纜接入線路、總線連接等功能。

三、用途不同

1.環網柜:廣泛用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站，箱型變電站。

2.高壓開關柜:適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦、住宅小區、高層建筑等不同場所。

更多選型規格報價定制等問題可及時聯系廠家，以上就是高壓開關柜與環網柜的區別全部內容。
