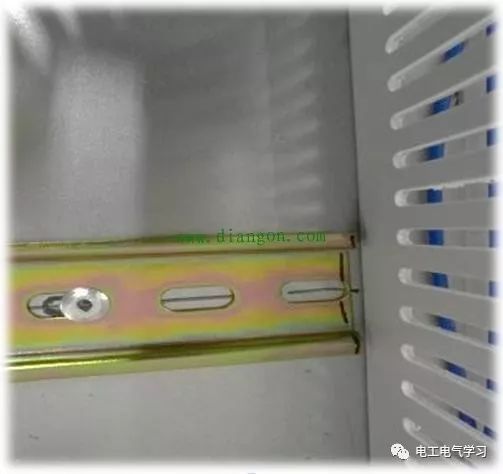

1:拆除配電柜后板，按圖紙布置安裝線槽和導軌，水平和垂直安裝，導軌兩端與線槽之間的間隙不大于2MM(線槽內安裝緊線扣)。

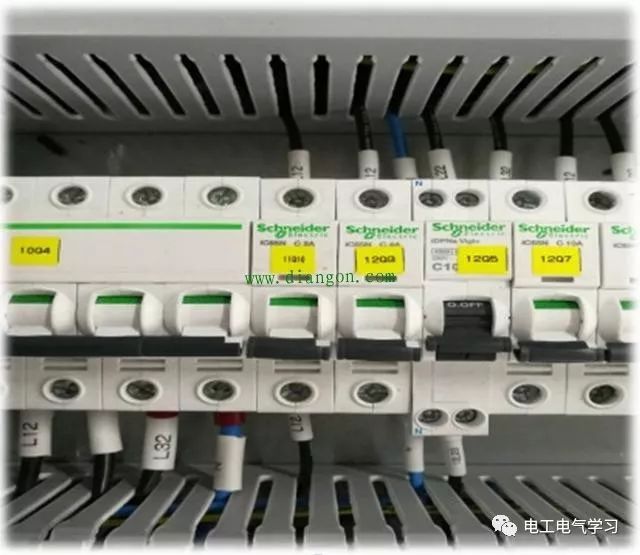

2:確認組件型號，根據圖紙布局排空組件并貼上標簽。

3.布線時，強電流和弱電流必須分開以避免干擾(左強在右側較弱)。

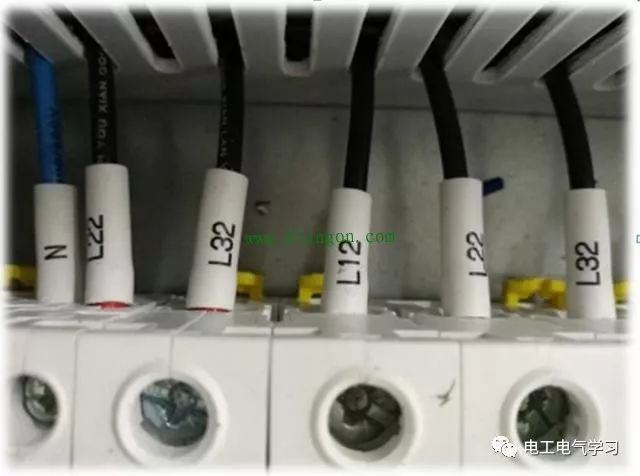

4:數碼管的字體大小必須一致(從左到右，從下到上)。

5:壓線時必須緊緊壓住機頭。給部件接線時，根據螺釘順時針擰緊。擰緊后，用手拉它，檢查它是否會脫落。一個連接孔只能連接兩根導線。

6:電線的顏色應根據圖紙或客戶要求使用。如果沒有要求，應使用公司標準:(380伏交流電，黃色，綠色，紅色，藍色，聚乙烯，黃色，綠色，220伏火線，黑色，中性，淺藍色，24伏+棕色，0v，深藍色)

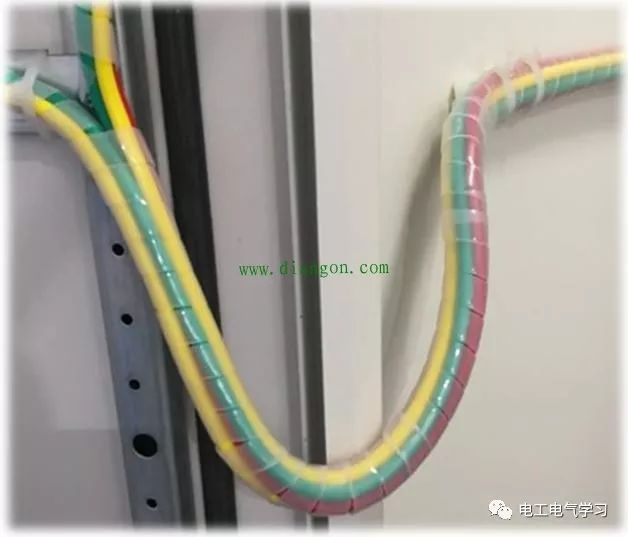

7:檢查接線且無錯誤后，安裝配電柜。配線通過門時，應預留弧度，并設置纏繞管保護。

8:配電柜接線完成后，及時清理機柜內的垃圾和雜物。

9:外圍人員收到圖紙后，首先確定傳感器的位置和走向，并根據現場位置布置線槽或扎帶扣。扎帶扣應安裝在線槽中。

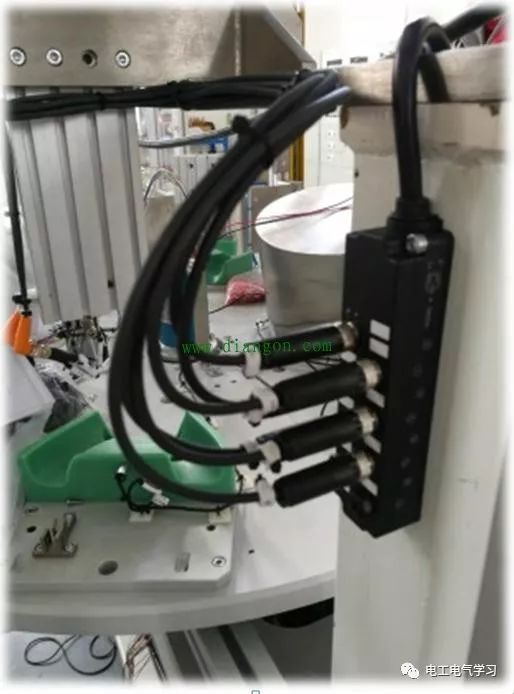

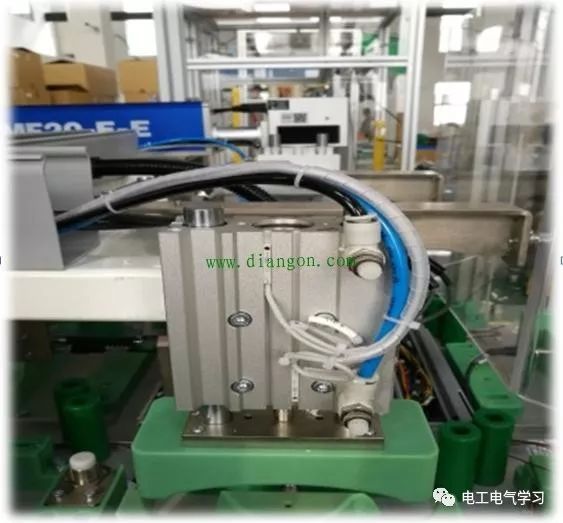

10:安裝固定傳感器，并正確設置數碼管。在有氣管的地方沿著氣管走，在沒有氣管的地方抓住固定件。不要懸在空中

11:布線時盡量將電線拉直，不要交叉。應安裝保護蓋進行穿孔，有線槽的地方應使用線槽，應使用不帶線槽的波紋管或纏繞帶。

12:對于按鈕盒和人機界面或其他需要接線的部件，如果材料沒有到達，可以先將電線放在適當?shù)奈恢茫㈩A(yù)留足夠的長度和穿上數碼管。

13:根據現場位置合理安裝輪轂，盡量使輪轂成為必要。

14:當外線進入機柜時，強電和弱電應分開，并留有適當?shù)拈L(zhǎng)度。

15:保持路線美觀、優雅、安全、無干擾。

16:通電前，必須用萬用表檢查電路，確保通電前沒有錯誤線路。

17.保持工作環境整潔，創造安全舒適的工作環境。
