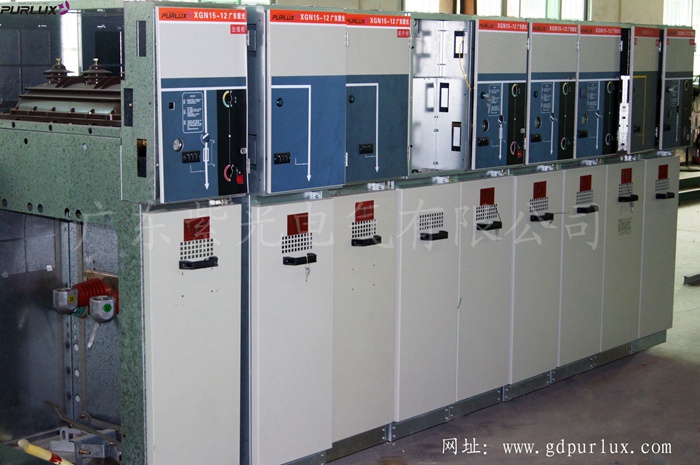

(JavaScript:void(0)products/gyhwg . html)屬于一種環形網絡機柜，型號通常是XGN15-12，一些制造商使用自己的設計型號。型號可能不同，但由于SF6負載開關柜，其結構和功能基本相同。Sf6負荷開關柜本質上是一個高壓環網柜，使用sf6負荷開關，所以它被稱為sf6負荷開關柜。

Sf6負載開關柜分類

Sf6負載開關柜根據不同的開關，機柜根據不同的配置和用途分為以下幾類:

1.環網進線柜:通常進線柜沒有接地開關，所以采用二工位sf6負荷開關，只有兩個開關觸點。

2.環網出線柜:為了保證安全運行，高壓出線柜需要安裝接地開關。因此，采用三工位sf6負荷開關，具有開、關、接地三個觸點，使操作更安全。

3.輔助柜/提升柜:在很多情況下，不帶sf6負荷開關的輔助柜可以直接作為低壓進線柜使用，從而節約成本。有時需要改變匯流條的走線形式，從下端引導上端，還需要一個升降柜來實現這一功能。

Sf6負荷開關柜因其結構簡單、成本低、安裝方便、體積小而被廣泛應用于配電系統。通常sf6負載開關柜可用于變壓器容量低于800的高壓開關柜中。通過了解sf6負荷開關柜的差異，可以更深刻地理解配電方案的設計原則。
